Problemstellung:
Im täglichen Berufsleben
des Zerspanungsmechanikers besteht häufig die Aufgabe, den Zerspanungsprozeß zu
optimieren, beispielsweise aus Gründen der Qualitätsverbesserung aber auch aus
wirtschaftlichen Gründen wie Kostensenkung. Hierzu ist es erforderlich,
grundlegende Kenntnisse z. B. zur Arbeitsplanung, zur Ermittlung von
Schnittdaten sowie zum Umgang mit Tabellenbüchern zu besitzen.
Aufgabenstellung:
Erarbeiten Sie

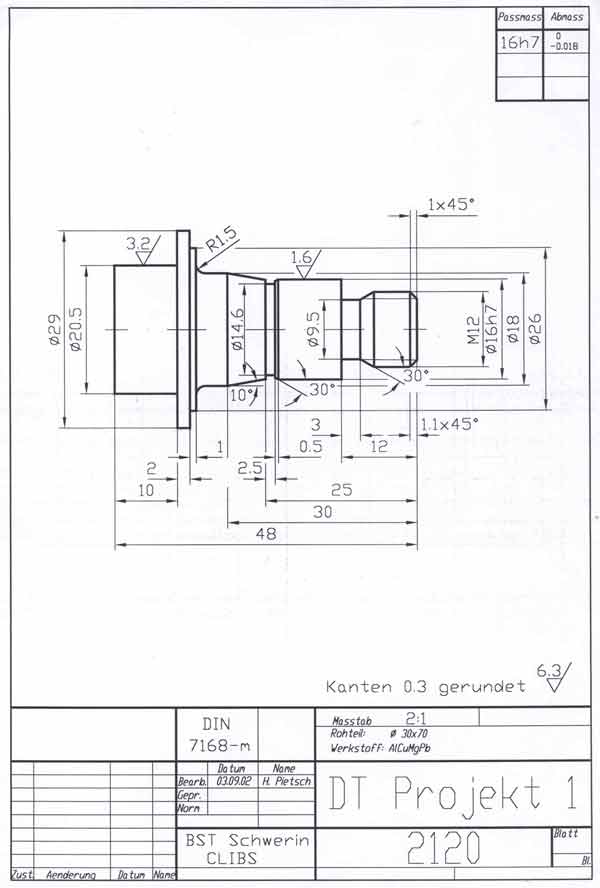

technologische Unterlagen zur Herstellung des Drehteils 2120.
Arbeitsschwerpunkte:
- Arbeitsplanung für die
Fertigung des DT an einer konventionellen Drehmaschine
- Berechnung der
notwendigen Schnittdaten (Schnittkraft, Schnittgeschwindigkeit,
Hauptnutzungszeit...)
- Festlegung der
Werkzeugdaten (Zerspanungsgruppe, Schneidstoff, Radien, Winkel...)
- Grundaufbau der DLZ nach
Baugruppen
- Zeichnung in
entsprechendem Maßstab
- Zeichnungslesen;
Toleranzen und Passungen
- CNC- Programmiersoftware
Keller Q-plus Drehen
- Arbeitsplanung und
Programmierung zum DT für die CNC- Fertigung
Die Arbeitsplanung ist zu
erstellen für die konventionelle Fertigung an einer DLZ mit einer Leistung von
5 KW und für die CNC- Fertigung an der CT 20 mit einer Leistung von 18 KW
Download Projekt 1  PDF
- Datei
|
